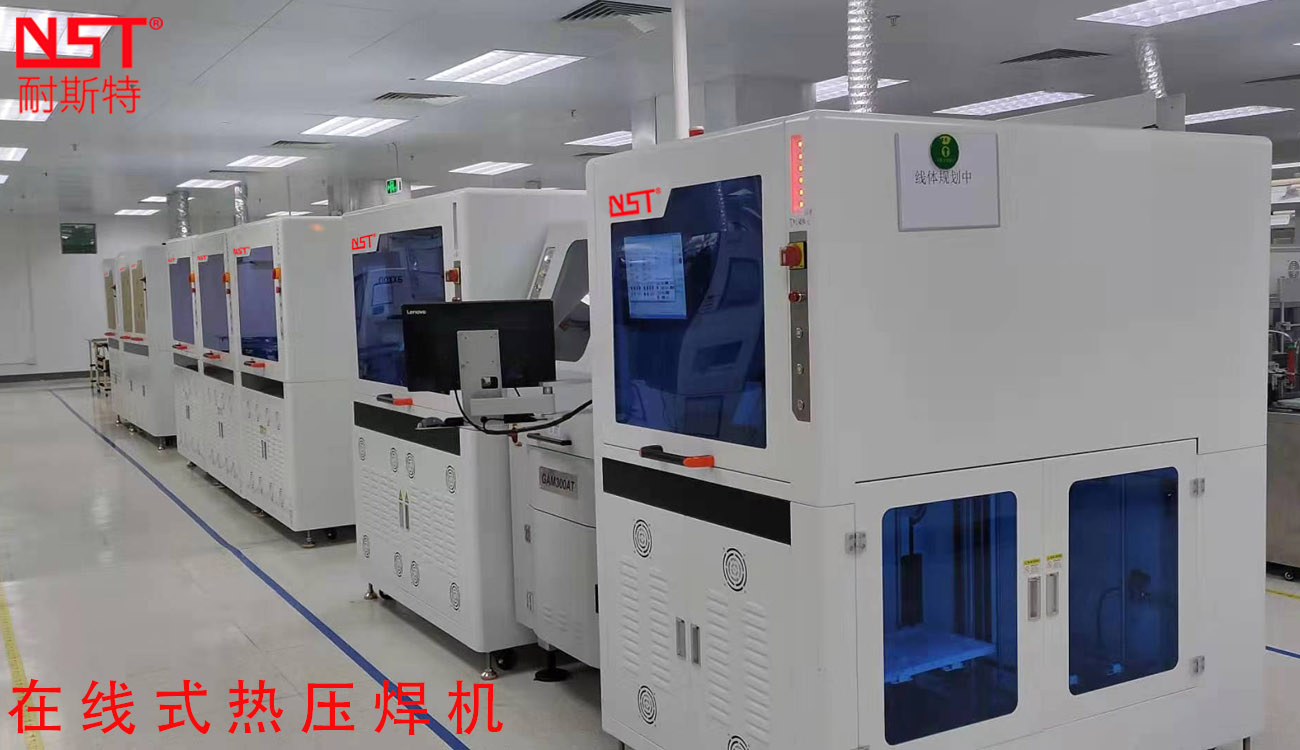

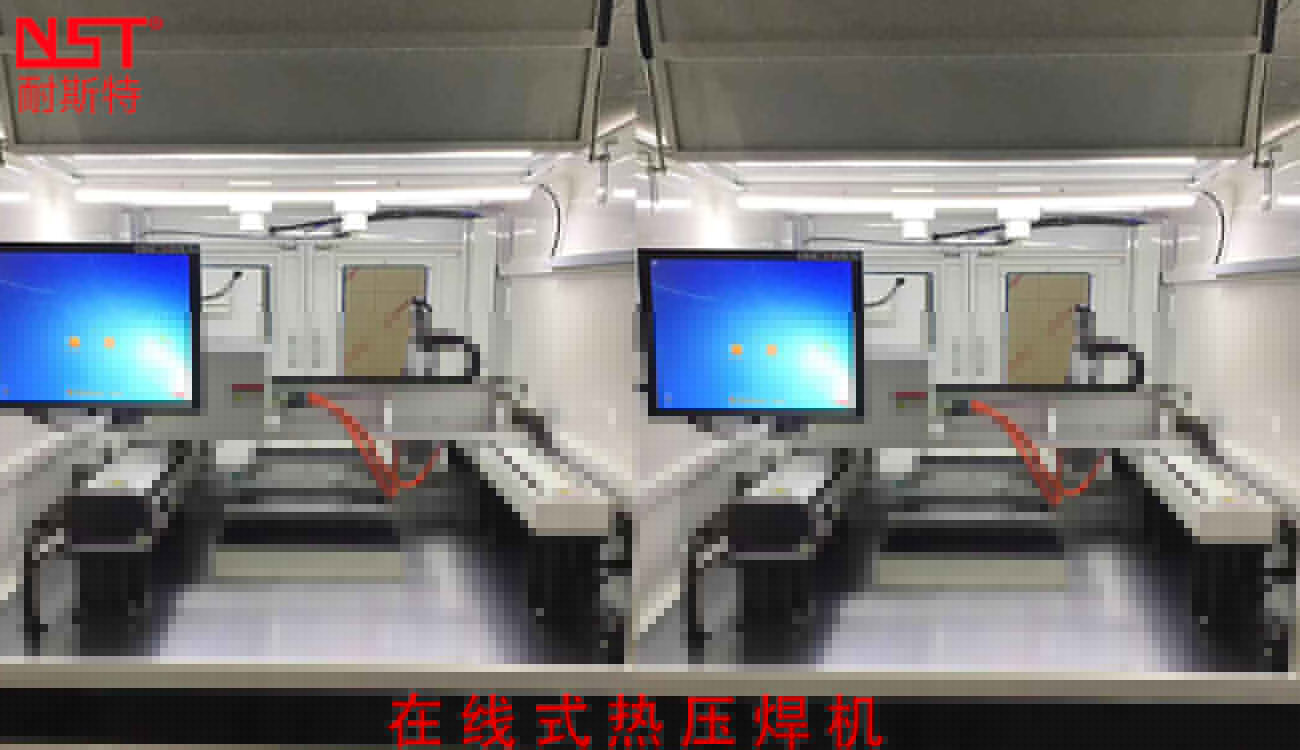

電池保護板在線式熱壓焊機

  • 一、設備簡介: 1.1 設備名稱:在線式熱壓焊設備 1.2 設備功能簡介: 夾具載產品由物流軌道流入熱壓焊接設備,可在物流軌道上定位焊接,可選擇移位到旁置定位機構焊接,由程序定
  • 咨詢熱線:13923701399
  • 產品詳情

歡迎光臨深圳市耐斯特自動化設備有限公司!

本店所有機器設備產品均需按您的產品要求定制,請跟我們聯系,按您的要求制作產品報價。

周小姐 聯系電話:13923701399 ,謝謝!

耐斯特強大的技術團隊為您提供專家級的錫焊方案和工藝指導:

1、隨著工業生產對焊接效率和焊接質量要求的不斷提高,耐斯特經過不斷的探索實驗,成為焊接自動化設備行業的領航者,在行業中占主導地位,是最全面的焊接工藝設備生產商。

2、從2004年開始,我們一直致力于錫焊研究,我們已服務過18家上市公司,760多家中小企業,8500多種產品,0.1mm間距焊錫工藝已經量產。

3、耐斯特強大的研發實力,從夾具到全自動的完美解決,您只需要一個電話!

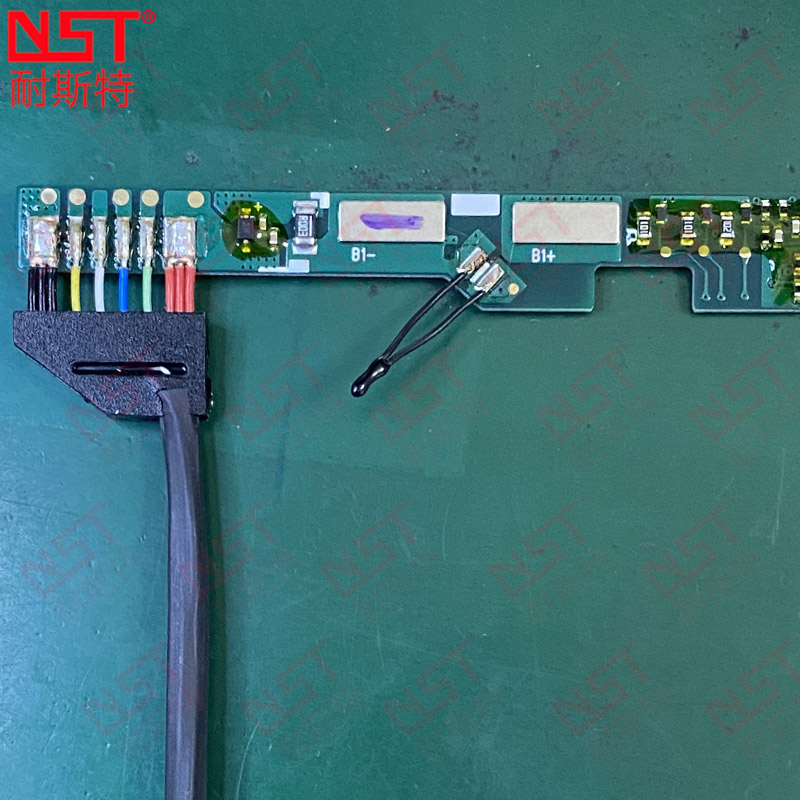

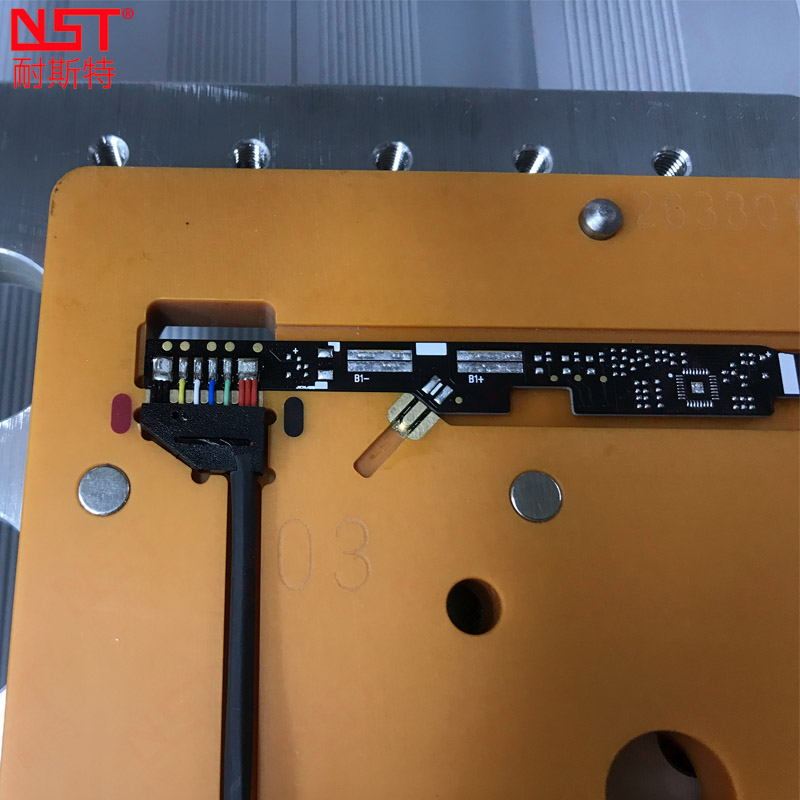

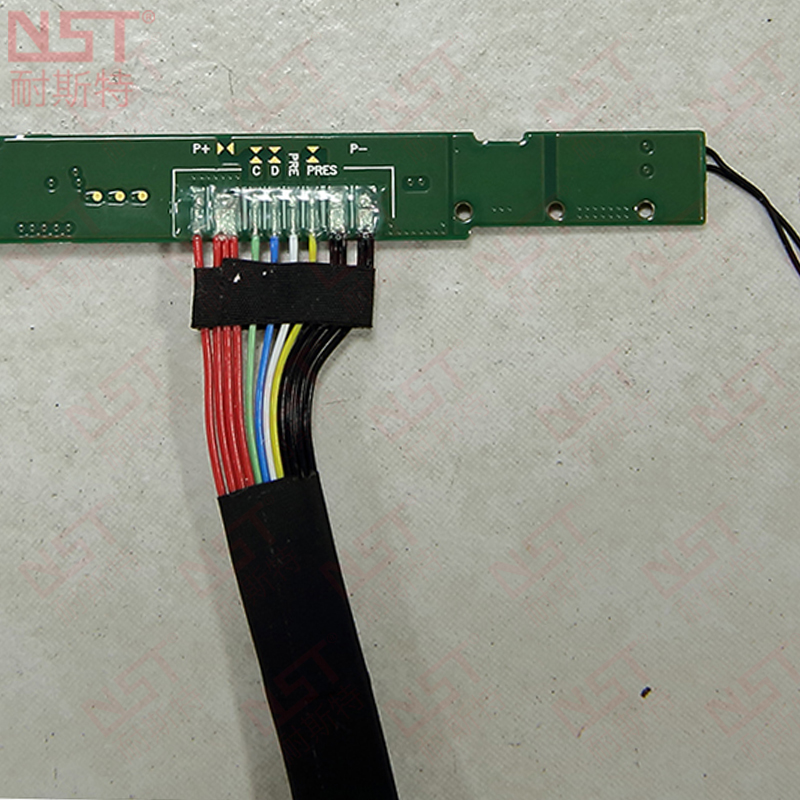

 焊接效果展示:

一、設備簡介:

1.1 設備名稱:在線式熱壓焊設備

1.2 設備功能簡介:

夾具載產品由物流軌道流入熱壓焊接設備,可在物流軌道上定位焊接,可選擇移位到旁置定位機構焊接,由程序定義不同設備分別執行對不同產品的焊接,保證產能最優化,焊接完成后流出至下一工位。

1.3 外形尺寸:長x寬x高 1300*1700*1850 (mm)(不含懸臂、拉手和三色燈)

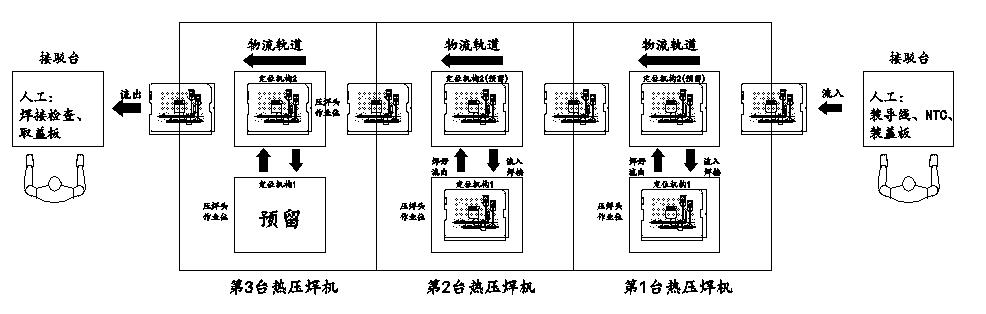

1.4 工藝流程


二、設備技術要求:(包括但不僅限于以下要求)

2.1. 整線設計產能:300pcs/H;

2.2. 生產良率≥99%,設備稼動率≥95%;

2.3. 故障率:30分鐘可處理的異常:1個月允許1次;

5分鐘可處理的異常:1天允許1次;

2.4. 設計產品藍本:1線束+3NTC,以2633012為參考;

2.5. 兼容產品類型:PCB+導線、PCB+FPC、Rigid + FPC;

2.6. 作業行程:500*650mm范圍內可調;

2.7. 物流方向:從右至左;

2.8. 整線設備接地良好;

2.9. 設備尺寸:3950*1700*1850mm(長*寬*高),3臺,以實際設計為準;

2.10. 熱壓頭處具備松香煙霧抽取凈化功能;

2.11. 熱壓頭具備自動清潔功能;

2.12. 熱壓頭要求按照產品型號打標,方便存放管理;

2.13. 實現焊接不同旋轉角度的NTC或?qū)Ь€;

2.14. 實現壓力控制或壓力檢測功能;

2.15. 熱壓頭具備使用壽命自動記錄,超過預定值時報警功能;

2.16. 設備運行時可實現掃碼存檔生產記錄的功能,滿足最小2*2mm的產品二維碼讀?。?/p>

2.17. 設備實現生產信息存儲和數據上傳服務器等功能 ;

2.18. 皮帶傳輸,無極調速;

2.19. 夾具尺寸:310*240*9~12mm,自帶二維碼,三角缺口防呆;

三、設備工作條件:

3.1. 電源:   要求:220 V   5相3線制±5%,50Hz。

3.2. 總功率: 2000   kW

3.3. 壓縮空氣:  0.5~0.7Mpa 、 流量≥40 L/min

3.4. 真空:  真空度-80kpa 、流量≥40L/min

四、電控部分要求

4.1. 操作界面人性化,易理解,便于操作;

4.2. 設備編程:設備使用PC機編制應用程序,每次調換產品可以直接調用程序使用。

4.3. 機器上下聯機信號有,對上一臺機器發出要料信號,停機報警信號;不用聯機時可 關閉;

4.4. 對下一臺機接收要料信號,停機報警信號;不用聯機時可關閉;

4.5. 選用PLC時輸入輸出的點數,需多備用8-10個點數,便于后續增加感應器等;

4.6. 報警顯示,當設備有異常時報警顯示提醒,必要時必須停止設備等待人工確認恢復;

4.7. 自動控制,點擊啟動,設備處于自動運行狀態,點擊停止,設備停止?fàn)顟B(tài);

4.8. 手動操作,點擊手動操作,進入手動狀態,只有設備停止?fàn)顟B(tài)手動操作才有效;

4.9. 有相互干涉的動作,或基于安全需求一定要實行互鎖保護;

4.10. 設備停機時具有清料功能;

4.11. 設備背面上下都預留出網線接口,氣源接口,電源接口等;

4.12. 設備自帶鈑金線槽,單機移動只需將電源線、網線、氣源抜出即可;

4.13. 報警顯示,當有設備異常,報警顯示都會有提示;

4.14. 記數功能,點擊清零,全部到零的一個狀態,重新記錄;

4.15. 參數設置需要權限,具有整機信號監控(權限包括操作員、技術員、管理員等);

4.16. 符合我司MES數據接口要求:具備數據采集功能,可以定期將設備信息(如產能、不良率、設備異常信息等)保存json格式或其它格式,通過外協軟件可以定期采集到j(luò)son格式或其它格式信息;
